Osim brzine: kako brzi brzih zupčanika revolucionira moderne strojeve

I. Uvod

Neumorna potraga za učinkovitošću i performansama u modernim strojevima gurnula je granice inženjerskog dizajna. Od urlanja mlaznog motora do humka turbine elektrane, mogućnost pouzdanog i učinkovitog prenošenja snage pri sve većoj brzini rotacije je najvažnija. Ovaj je zahtjev postavio brzi prijenosni zupčanici Na čelu mehaničke inovacije. To nisu samo zupčanici koji se brzo vrte; Oni su pažljivo dizajnirane komponente namijenjene učinkovitoj i pouzdano u ekstremnim uvjetima, gdje bi konvencionalni dizajni zupčanika brzo propali.

Brzi prijenosni zupčanici kritični su omogućili tehnološkog napretka. Olakšavaju veću gustoću snage, omogućujući prenošenje veće snage kroz manje, lakše komponente. To izravno znači poboljšanu učinkovitost u različitim industrijama, uključujući zrakoplovne, proizvodnje električne energije i automobilski sektor visokih performansi. Smanjivanjem ukupne veličine i težine strojeva, ti zupčanici doprinose kompaktnijim, učinkovitijim i agilnim sustavima. Ovaj će se članak probiti u temeljne principe, zamršena razmatranja dizajna, napredne tehnike proizvodnje, raznolike aplikacije i uzbudljive buduće trendove koji oblikuju svijet brzih prijenosa brzih prijenosa.

Ii. Osnove prijenosa prijenosa

A. Osnovni principi zupčanika

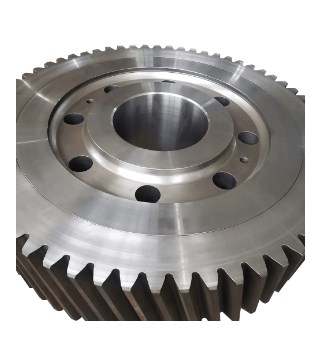

U njihovoj jezgri, zupčanici su mehaničke komponente sa zubima koji se mrežu za prijenos rotacijskog pokreta i okretnog momenta iz jedne osovine u drugu. Razumijevanje osnovne terminologije zupčanika je presudno: krug je teorijski krug na kojem se zupčanici za parenje kotrljaju bez klizanja; a modul definira veličinu zuba zupčanika; a kut tlaka diktira kut pod kojim se sila prenosi između zuba koji se bave mrežom; I kut spirale (za spiralne zupčanike) odnosi se na kut zuba u odnosu na osi zupčanika. Dok postoje razne vrste zupčanika, spiralni zupčanici Pretežno se koriste u aplikacijama velike brzine zbog njihovog glađeg, tišeg rada i većeg kapaciteta za nošenje opterećenja u usporedbi s zupčanicima. A Omjer prijenosa određuje smanjenje ili povećanje brzine, dok prijenos zakretnog momenta Sposobnost definira količinu rotacijske sile koja se može prenijeti.

B. Izazovi pri velikim brzinama

Radni zupčanici pri visokim rotacijskim brzinama unosi jedinstveni skup strašnih izazova:

1. Povećana dinamička opterećenja i vibracije: Kako se brzine povećavaju, čak i manje nesavršenosti ili neusklađenosti mogu dovesti do značajnih dinamičkih sila, uzrokujući pretjerane vibracije i buku.
2. Stvaranje topline i toplinsko upravljanje: Trenje između zuba koji se bave zubom i ulja koje se bacaju unutar prijenosnika stvaraju značajnu toplinu. Učinkovito toplinsko upravljanje ključno je za sprječavanje razgradnje materijala i raspada maziva.
3. Smanjenje buke: Rad velike brzine inherentno stvara više buke. Dizajn za miran rad je neophodno, posebno u aplikacijama poput Aerospace.
4. Izazovi podmazivanja: Održavanje adekvatnog filma maziva između zuba koji se brzo kreću postaje teško. Problemi poput ulja (gdje samo ulje stvara otpornost i toplinu) i osiguravanje dovoljne debljine filma da se spriječi kontakt metala do metala.
5. Umor i trošenje materijala: Ciklički naponi na visokim frekvencijama značajno povećavaju rizik od umora materijala. Površinska habanja, pitting i pljuvanje također su glavne brige.
6. Zahtjevi za preciznost proizvodnje: Tolerancije za brzim brzinama su izuzetno tijesne. Svako odstupanje može dovesti do katastrofalnog neuspjeha.

Iii. Razmatranja dizajna za brzi stupanj brzina

Prevladavanje izazova rada velike brzine zahtijeva pažljiv dizajn i inženjering.

A. Optimizacija geometrije zupčanika

Optimiziranje geometrije zupčanika najvažnije je za gladak, učinkovit i izdržljiv rad velike brzine:

• Izmjena profila: Tehnike poput pomoć i korijen pomoć primjenjuju se na profil zuba kako bi se osiguralo glatko angažiranje i isključenje, smanjujući opterećenja udara i buku.
• Izmjena olova: Za spiralne zupčanike, lagane modifikacije kuta spirale duž duljine zuba mogu nadoknaditi otklone pod opterećenjem, osiguravajući ujednačen kontakt.
• Odabir kuta spirale: Optimalni kut spirale za spiralne zupčanike uravnotežuje raspodjelu opterećenja, aksijalni potisak i karakteristike buke.
• Optimizacija kuta tlaka: Kut tlaka utječe na čvrstoću zuba, kontaktne napone i buku. Pažljivo odabir je od vitalnog značaja.
• Analiza kontakta zuba (TCA): Napredne softverske simulacije koriste se za analizu kontaktnih obrazaca između zubnih zuba, osiguravajući jednoliku raspodjelu opterećenja preko boka za zube i sprječavanje lokaliziranih koncentracija stresa.

B. Odabir materijala

Izbor materijala temeljni je za performanse i dugovječnost brzine brzine:

• Čelici visoke snage: Specijalizirani čelici poput karburizirajući čelici (npr. AISI 9310, 8620) i čelini obično se koriste zbog izvrsne čvrstoće jezgre i sposobnosti postizanja visoke površinske tvrdoće.
• Tehnike otvrdnjavanja na površini: Procesi poput karburizirajući (Uvođenje ugljika u površinu radi tvrdoće), nitriranje (Uvođenje dušika za površinsku tvrdoću i otpornost na habanje) i indukcijsko otvrdnjavanje (Lokalizirano grijanje i gašenje) Stvorite tvrd slučaj otporan na habanje uz održavanje teške, duktilne jezgre.
• Lagani materijali: Za primjene u kojima je težina kritična, poput zrakoplovnih, naprednih legura ili čak kompoziti Istražuju se, iako predstavljaju vlastite izazove u proizvodnji i performansama.
• Razmatranja: Ključna svojstva materijala za brzi stupanj brzine uključuju visoke Snaga umora (otpor na cikličko opterećenje), superiorni nositi otpor , adekvatan žilavost (otpor na lom) i toplinska stabilnost (Održavanje svojstava na povišenim temperaturama).

C. Sustavi za podmazivanje

Učinkovito podmazivanje je životni vijek brzih zupčanika, upravljanje trenjem, toplinom i habanjem:

• Podmazivanje ulja: Fina magla ulja usmjerena je na mrežicu zupčanika, pogodna za lakša opterećenja i niže brzine unutar raspona velike brzine.
• Podmazivanje jet: Visokotlaci ulja su precizno usmjereni na mrežne zube, osiguravajući izravno i učinkovito podmazivanje i hlađenje. To je uobičajeno u zahtjevnim prijavama.
• Podmazivanje ulja: Slično kao podmazivanje, ali sa širim uzorkom raspršivanja.
• Odabir maziva: Izbor maziva je presudan, s obzirom na njegov viskoznost (otpor na protok), prisutnost specifičnih aditivi (npr. anti-odjeća, ekstremni tlak) i ITS toplinska svojstva (stabilnost na visokim temperaturama).
• Sustavi filtracije i hlađenja: Integrirani sustavi ključni su za uklanjanje onečišćenja iz ulja i raspršivanje topline, održavajući optimalne performanse maziva.

D. Odabir ležaja

Ležajevi podržavaju rotirajuće osovine i moraju izdržati velike brzine i opterećenja:

• Hidrodinamički ležajevi: Ovi se ležajevi oslanjaju na uljni film pod pritiskom kako bi se osovina odvojila od površine ležaja, nudeći izvrsnu nosivost i prigušivanje pri velikim brzinama.
• Ležajevi kotrljajućih elemenata: Koriste se visoke preciznosti, velike brzine (npr. Kutni kuglični ležajevi, cilindrični valjci), često se koriste s keramičkim kuglicama za smanjeno trenje i veću sposobnost brzine.
• Aktivni magnetski ležajevi: Za ekstremne brzine, nula-kontakt i precizno pozicioniranje osovine koriste se aktivni magnetski ležajevi, koristeći elektromagnetske sile za levitaciju i kontrolu osovine.

E. Stambena i krutost sustava

Kućište zupčanika i cjelokupni sustav moraju biti dizajnirani za maksimalnu krutost kako bi se spriječilo neusklađivanje i upravljačke vibracije:

• Minimiziranje otklona i neusklađenosti: Dizajne ukočenog stanova i precizna obrada osiguravaju da osovine i zupčanici ostanu točno usklađeni pod radnim opterećenjima.
• Prigušivanje i izolaciju vibracija: Materijali i strukturni dizajni koji apsorbiraju ili izoliraju vibracije su ugrađeni kako bi se smanjila buka i spriječila rezonancu.
• Upravljanje toplinskom ekspanzijom: Kako se komponente zagrijavaju, proširuju se. Dizajn mora uzeti u obzir diferencijalno toplinsko širenje između zupčanika, osovina i kućišta za održavanje klirensa i poravnanja.

Iv. Proizvodnja i kontrola kvalitete

Učinkovitost brzih zupčanika ovisi o ultra visokim preciznim proizvodnjama i strogom kontroli kvalitete.

A. Precizna obrada

Postizanje potrebne točnosti uključuje napredne procese obrade:

• Zupčanik i oblikovanje: Početno grubo i polu-finiranje zuba zupčanika.
• Grivanje zupčanika: Kritični postupak završne obrade koji uklanja male količine materijala za postizanje preciznih profila zuba i površinske završne obrade. To uključuje tvoriti mljevenje (pomoću brusnog kotača oblikovan do profila zuba) i generativno mljevenje (gdje kotač za mljevenje simulira opremu za parenje).
• Superfining procesi: Tehnike poput udaranje i maska koriste se za postizanje izuzetno glatkih površinskih završnica, smanjenje trenja i poboljšanje uzoraka kontakta.

B. Procesi toplinske obrade

Nakon obrade, toplinski tretmani primjenjuju se za poboljšanje svojstava materijala:

• Karbinizacija: Termokemijski postupak koji difuzira ugljik u površinu čelika, nakon čega slijedi gašenje i kaljenje, kako bi se stvorio tvrdi slučaj otporan na habanje.
• Nitriding: Proces niže temperature koji difuzira dušik u čeličnu površinu, tvoreći tvrde nitride koji pojačavaju površinsku tvrdoću, otpornost na habanje i čvrstoću umora s minimalnim izobličenjem.
• Indukcijsko stvrdnjavanje: Koristi elektromagnetsku indukciju za brzo zagrijavanje i ugasiti specifična područja zupčanika, omogućujući lokalizirano otvrdnjavanje.

C. Kontrola kvalitete i inspekcija

Stroga inspekcija osigurava da svaki zupčanik zadovoljava zahtjevne specifikacije:

• Metrologija zupčanika: Napredni instrumenti poput Koordinirajte mjerne strojeve (CMM) i posvećen Testeri kotrljanja zupčanika koriste se za precizno mjerenje geometrije zuba, olova, profila i trčanja.
• Nerazorna ispitivanja (NDT): Tehnike poput inspekcija magnetskih čestica (za otkrivanje površinskih pukotina) i ultrazvučno testiranje (za otkrivanje unutarnjih nedostataka) koriste se kako bi se osigurao integritet materijala bez oštećenja komponente.
• Balansiranje rotirajućih komponenti: BIGH brzih zupčanika i pridružene osovine moraju biti dinamički uravnoteženi kako bi se umanjili vibracije i osigurali gladak rad.

V. Primjena brzih prijenosa brzih brzina

Brzi prijenosni zupčanici neophodni su u širokom nizu industrija u kojima su performanse i učinkovitost najvažniji.

A. Aerospace

Aerospace industrija je sjajan primjer gdje su brzi zupčanici brzih brzina:

• Motori zrakoplova: U turbofanskim i turboprop motorima, mjenjači su ključni za povezivanje velike brzine turbine s ventilatorom ili propelerom sporije brzine, optimizirajući učinkovitost.
• Prijenos helikoptera: Ovi složeni mjenjači prenose snagu iz motora na glavne i repne rotore, zahtijevajući izuzetnu pouzdanost i gustoću snage.
• Pomoćne jedinice za napajanje (APUS): Mali motori s plinskim turbinama na zrakoplovima koji pružaju snagu za pokretanje i prizemne operacije također koriste brzinu brzine.

B. Stvaranje energije

U energetskom sektoru ti su zupčanici od vitalnog značaja za pretvaranje velike rotacijske energije:

• Plinske turbine: Brzine mjenjača povezuju plinske turbine na generatore, odlazeći niz visoku rotacijsku brzinu turbine na sinkronu brzinu koja zahtijeva električna mreža.
• Parne turbine: Slično plinskim turbinama, mjenjači se koriste za podudaranje brzine turbine s generatorom.
• Hrbinski prijenosnici vjetroagregata: Dok glavni rotor djeluje pri manjim brzinama, neke faze unutar prijenosnika velikih vjetroagregata mogu uključivati brzinu brze brzine.

C. Automobilski

Automobilske aplikacije visokih performansi i u nastajanju sve se više oslanjaju na ove zupčanike:

• Vozila visokih performansi: U trkačkim automobilima i supercarama, specijalizirani mjenjači dizajnirani su za obradu ekstremnih brzina motora i izlaza snage.
• Električno vozilo (EV) pogonski sklopovi: Budući da električni motori često rade na vrlo visokim okretajima za optimalnu učinkovitost, brzih brzih brzina su ključni za usklađivanje brzine motora s brzinom kotača.

D. Industrijski stroj

Brojne industrijske primjene imaju koristi od učinkovitosti i gustoće snage brzih brzina:

• Kompresori: Koristi se u raznim industrijama (npr. Nafta i plin, HVAC) za pokretanje centrifugalnih kompresora velike brzine.
• Pumpe: Veliki zupčanici mogu pokrenuti specijalizirane pumpe za prijenos tekućine u industrijskim procesima.
• Alati za strojevi: Alati za precizni stroj često uključuju velike brzine vretenastih mjenjača za operacije obrade velike brzine.
• Testni uređaji: U istraživanju i razvoju, brzih mjenjača temeljne su komponente ispitnih uređaja namijenjenih simulaciji radnih uvjeta u stvarnom svijetu za različite strojeve.

Vi. Budući trendovi i inovacije

Polje brzih prijenosa brzih brzina kontinuirano se razvija, potaknuto potražnjom za još većim performansama, učinkovitošću i pouzdanošću.

A. Napredni materijali

Istraživanje novih materijala obećava da će dalje gurnuti granice:

• Keramički zupčanici: Nudeći iznimnu tvrdoću, otpornost na habanje i mogućnost visoke temperature, istražuju se keramički zupčanici za ekstremne primjene gdje tradicionalni čelici nedostaju.
• Napredni kompoziti: Lagani i kompoziti visoke čvrstoće mogli bi revolucionirati dizajn zupčanika, posebno za primjenu osjetljive na težinu.
• Aditivna proizvodnja (3D ispis): Ova tehnologija omogućuje stvaranje složenih geometrija zupčanika koje su nemoguće s tradicionalnom obradom, što potencijalno omogućuje optimizirane unutarnje strukture i integrirane značajke.

B. Pametni zupčanici/nadzor stanja

Integracija inteligencije u Gear Systems značajan je trend:

• Integrirani senzori: Ugradnja senzora izravno u zupčanike ili mjenjače za praćenje parametara poput temperature, vibracija i naprezanja u stvarnom vremenu.
• Prediktivno održavanje i dijagnostika vođena AI: Podaci s ovih senzora, u kombinaciji s umjetnom inteligencijom i strojnim učenjem, mogu predvidjeti potencijalne kvarove prije nego što se pojave, omogućujući proaktivno održavanje i minimizirajući zastoj.

C. Tehnologije smanjenja buke i vibracija

U tijeku su napori da postanu brze brzine mirnije i glatke:

• Aktivna kontrola buke: Korištenje antifaznih zvučnih valova za poništavanje buke zupčanika.
• Napredni materijali za prigušivanje: Razvijanje novih materijala i strukturnih dizajna koji učinkovitije apsorbiraju i rasipaju vibracije.

D. Hibridni i električni pogonski sklopovi

Prelazak prema elektrifikaciji utječe na dizajn zupčanika:

• Optimizacija za karakteristike električnih motora: Gears su posebno dizajnirani tako da sučelje s jedinstvenim karakteristikama električnih motora, često zahtijevaju veće ulazne brzine i različite omjere smanjenja.
• Integracija s Power Electronics: Bliža integracija između mehaničkih sustava zupčanika i elektroničkih upravljačkih jedinica za optimizirane performanse i učinkovitost.

Vii. Zaključak

Brzinski prijenosni zupčanici predstavljaju vrhunac strojarstva, utjelovljujući preciznost, znanost o materijalima i naprednu proizvodnju. To su kritične komponente koje omogućuju gustoću, učinkovitost i performanse velike snage koje zahtijevaju moderni strojevi u različitim industrijama. Od ublažavanja dinamičkih opterećenja i upravljanja toplinskim izazovima do odabira naprednih materijala i korištenja ultra preciznih proizvodnih tehnika, svaki aspekt njihovog dizajna i proizvodnje svjedoči o inženjerskoj izvrsnosti.

Kako industrije i dalje guraju granice brzine i učinkovitosti, uloga brzih brzina samo će rasti. With ongoing innovations in materials, the integration of smart technologies for condition monitoring, and adaptations for the evolving landscape of hybrid and electric drivetrains, the field of high-speed transmission gears is poised for continued evolution, driving the next generation of high-performance machinery.
